Unindo Curvas e Nós no CorelDraw #tutorial

25.3.11


Como Unir Curvas, contornos ou Nós no Corel Drraw

Como Unir Curvas, contornos ou Nós no CorelDraw

Esta é uma das questões que intrigam a muitos leitores do Blog que utilizam o Corel Draw para fazerem seus desenhos vetoriais.

 A união de curvas e nós no Corel ainda é um mistério para muitos utilizadores do aplicativo, mesmo os mais experientes sofrem com este recurso.

Neste pequeno Tutorial irei desvendar de vez este mistério que ronda as mesas de discussões sobre vetores em geral e CorelDraw.

Só este mês recebi cerca de 20 e-mails pedindo explicação sobre esta questão, e eu não poderia deixar de expor as técnicas que utilizo para executar tal função.


Mesmo em cursos Brasil a fora sobre vetores e Corel Draw, não se consegue atingir um nível de explicação suficientemente clara sobre este recurso,

Nada que nos espante, é claro, afinal nem sempre quem está ensinando, sabem tudo sobre o tema e passam despercebidas funções importantes para lidar com situações corriqueiras, como esta de unir nós e curvas.
É exatamente por isso que devemos procurar mais informações e dicas fora do curso que estamos fazendo, praticar, explorar a fundo o aplicativo, ler seu manual de utilização, que a cada versão fica melhor e mais completo, facilitando assim a vida dos utilizadores.

Vamos ao que interessa em 4 passos básicos e descomplicados.


Ferramentas Novas do Corel

01 - Desenhe duas linhas separadas, sejam elas retas ou curvas, não importa.


O importante aqui é que elas estejam separadas e até mesmo criadas com ferramentas diferentes.

Ex: Ferramenta mão Livre ou Bézier, curva de 2 pontos ou de 3 pontos ou até mesmo a caneta.

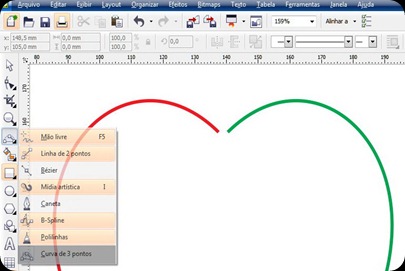

02 - No meu caso, estou utilizando a ferramenta Curva de 3 pontos. Para criar o desenho ilustrativo.

Dupliquei o elemento (objeto) verde, inverti e coloquei a cor vermelho, só para facilitar a visualização. Ferramenta Três Pontas


03 - Agora vamos Selecionar as duas curvas com a Ferramenta Seleção e combinar os elementos para que tornem-se um só.

Após a seleção, clique com o botão contrário do seu mouse e vá em Combinas, ou Pressione o atalho de teclado (CTRL+L) e estará ok.

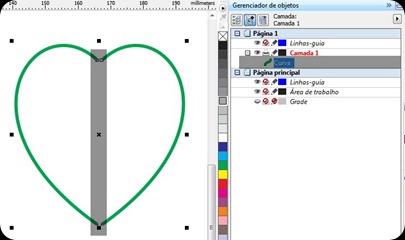

Combinados no CorelDraw Note que agora eles são um elemento só (verde) e combinados , porém os nós ainda estão separados.

E agora?

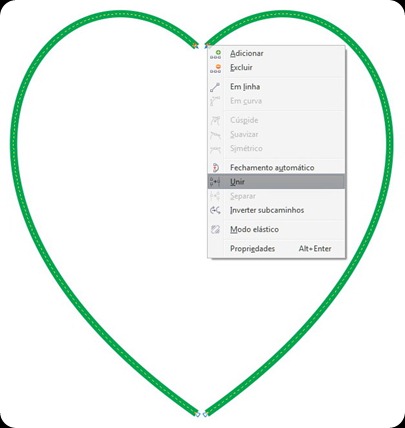

04 - Com a ferramenta FORMA, selecione um dos nós, pressione Shift e selecione o outro nó que deseja unir, clique com o botão contrário do mouse e clique em UNIR. Pronto este nó está unido.Unir curvas no CorelDraw

Repita a operação nos outros nós e pronto ambos estarão unidos e prontos para futuras edições.


Veja o resultado Final abaixo:
Note que o comando “UNIR” é substituído pelo comando “SEPARAR”
Objetos UnidosVeja no Gerenciamento de Objetos que a Curva agora é única com os pontos (nós) Soldados (UNIDOS) podendo então ser preenchido a gosto.

Não de de ler:
Os Segredos da Ferramenta Bézier no CorelDraw X6


Onde mostro em vídeo, Além das dicas da Ferramenta Bézier, você aprenderá alguns macetes sobre os nós e como melhorar a visualização destes nós com uma alteração nos registros obscuros do CorelDraw!

Espero ter ajudado nesta questão e desvendado este mistério que rondam muitos dos usuários do Corel Draw e visitantes do Corel na Veia.

Até a próxima.
